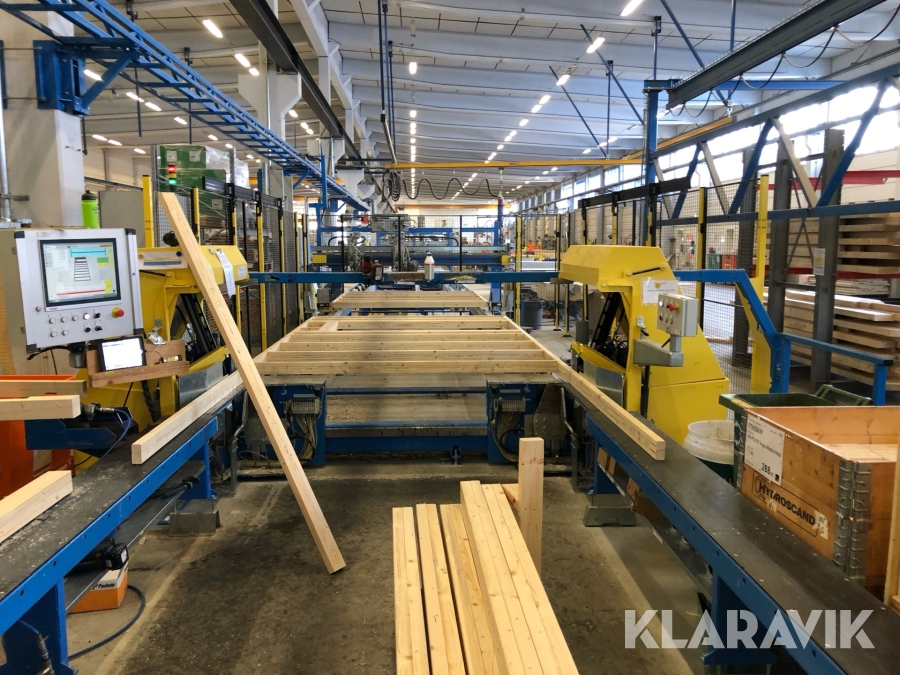

Regelverkstation FM3000 är en avancerade maskin för produktion av prefabricerade regelverk i trä. Maskinen kan styras med CAD/CAM.
Funktionsbeskrivning
• Välj det regelverk som skall produceras på operatörspanelen.
• Placera syll- och hammarband och fixera dem med cylindrar efter kvittens från operatören.
• Placera en regel i spikläget mot regelstoppet och bekräfta med en knapptryckning
• Pneumatisk fixering av regeln vertikalt.
• Fixering av regeln mot regelstopp.
• Spikning av regeln
• Greppare drar regelverket framåt till nästa spikposition.
• Borra hål automatiskt i syll- hammarband för lyftslingor eller vatten/elledningar (FM3-DU).
• Produktionsprocessen återupprepas tills väggelementet är färdigt och matas vidare automatiskt till nästa station i produktionslinjen.
Teknisk beskrivning
• Stationen har 1 st. spikpistol på vardera sidan, automatisk flyttbar.
• Automatiska greppare för frammatning/positionering av regelverket.
• Rullbockar för inmatning av syll- hammarband.
• Drivna kedjebanor för utmatning av regelverket.
• Breddomställningen styrs från CAD-filer, operatören startar cykeln och håller knappen intryckt tills cykeln är klar.
• PLC styrd.
• Industriskärm/pekskärm
• Regelverket som skall tillverkas presenteras på bildskärmen och det material som skall läggas in vid respektive spikposition markeras med särskild färg, data för ingående material såsom dimension, material presenteras också på skärmen.
• Tydliga operatörsinstruktioner visas på industriskärm/pekskärm.
• Nät på kort- och långsidorna efter spikningen. Nät på kortsidorna har en spaltformad öppning för elementet.
Pos. 2 – Skivstation med uppriktning och spikning, NT2000
Bänk för väggelement med 3 drivna kedjor för transport i längdled och sidoanhåll. Ena sidan rörlig med motor och sidouppriktning. Stopp i framkant för elementet. Framdragare som riktar elementet mot stopparna.
Pos. 3 – Manuell portal, NB1000F
Portal NB1000F är en spik portal utformad för effektiv fastsättning av skiva
mot regelverk.
Funktions Beskrivning
• Operatören kör portalen över stationen och styr var spikning och eventuellt annat arbete
som skall ske med portalen.
• Avfyrning styrs dels av operatören och även med hjälp av inbyggd automatik för c-c avstånd
på spikpositionerna.
Teknisk Beskrivning
• Portal löper på räls på golvet, i längdled.
• Portalen har två tvärgående vagnar som kan utrustas med olika verktyg (spik eller klammer).
• Förflyttning av portal resp. verktygsvagnar sker manuellt via rattar. Rörelserna har
pneumatisk broms för låsning för tex spikning av reglar.
• Laserljus som visar portalens position (längsgående rörelsen).
• Styrsystem med olika funktioner för enklare manövrering av portalen.
• Luftmotordriven tvärrörelse av spikvagnar
• Elmotordrift i längdled med hjälp av joystick
Pos. 4 – Arbetsstation, Uppresare i vändning, NTU2000
Arbetsbänk och uppresare med motoriserad uppriktning och breddomställning. Transport i längdled på tre styck plattkedjor.
Pos. 5 - Multifunktionportal - NB3000 ( NC-styrd )
Portalen är konstruerad för automatisk bearbetning av element över en station. Portalen går på spår på golvet.
Portalen är tillverkad i en stabil stålkonstruktion och utrustad med portalbalk på vilken det är möjligt att montera olika bearbetningsaggregat.
Standardutrustning:
Portalbalk 1.
4 styck hållare för Skruvaggregat
1 styck pinnfräs. (max diameter 30 mm)
Portalen är utrustad med servomotorer och samtliga rörelser av aggregat löper på linjärskenor.
Betjäning av portalen sker på Industri PC med färgbildskärm
Portalen är utrustad med medföljande säkerhetssystem, Laserscanner i båda riktningarna.
Luft och strömförsörjning sker från kabelstege monterad på vägg.
Pos. 6 – Arbetsstation, Mottagare i vändning, TTR2000MS-072
Vändbord TTR2000MS är en effektiv och flexibel maskin för vändning av väggelement. Åkbar i sidled.
Pos. 7 – Arbetsstation med vinkelöverföring, WT-VT2000
Randek Arbetsbord WT-VT2000 är en arbetsstation med vinkelöverföring. Två styck höj och sänkbara kedjebanor för transport i längdled och drivna rullbanor i tvärled.
Pos. 8 – Arbetsstation med uppresning, TTR2000MS-FS
Vändbord TTR2000MS med uppresning av väggelement. Rullbana för transport. Åkbar i sidled.
Pos. 9 – Arbetsstation med vinkelöverföring, WT-VT2000
Lika pos. 7 men med stationshöjd ca. 600 mm
Pos. 10 – Arbetsstation med uppresning, TTR2000MS-FS
Vändbord TTR2000MS med uppresning av väggelement. Rullbana för transport. Åkbar i sidled.
Översikt
| Märke | Randek |
| Modell | Okänt |
Grunddata
| År | 2014 |
| Övriga mått | Dimensioner för ytterväggar och innerväggar.Max längd 7000 mmMin längd. 1200 mmMax höjd 2700 mmMin höjd 2100 mmMax tjocklek 300 mmMin tjocklek 95 mmMax vikt 800 kgStationshöjd 700 mm. |
Mått
| Längd (m) | 40 m |
| Bredd (m) | 19 m |
| Höjd (m) | 5,2 m |
Skick
| Information om användning | Objektet har inte varit i bruk under de senaste 12 månaderna |
| Kommentar om användning | Användes vid BoKloks modultillverkning av väggar 2010 - 2022. |
| Startar | Ja |
